ORGANES  DE  RÉGLAGE  DE  TEMPÉRATURE  ECS


La  température  de  l'ECS  distribuée  est  réglée  en  sortie  de  ballon  ECS  à  50°C  maximum  afin  d'éviter  les  risques  de  brûlures  dans  les  salles  d'eau.  C'est  le  rôle  du  mitigeur  thermostatique.



Mais  elle  peut  toujours  être  réglée  à  la  demande  aux  points  de  puisage  (éviers,  lavabos,  douches,  etc..)


Le  mitigeur  thermostatique

Le  mitigeur  thermostatique  peut  se  trouver  en  sortie  de  ballon  ECS  ou  juste  avant  les  robinets  de  salle-de-bain.  Il  réduit  la  température  de  l'ECS  à  une  valeur  maximale  de  50°C,  afin  de  limiter  les  risques  de  brûlure.



Mais  on  peut  aussi  le  trouver  sous forme  de  robinet,  pour  alimenter  directement  la  douche  ou  la  baignoire.



Mitigeur  thermostatique

WATTS Industries





Mitigeur  thermostatique

avec  clapets  anti-retour  intégrés

WATTS Industries - INSTAMIX



Mitigeur  thermostatique baignoire

avec  clapets  anti-retour  intégrés

GROHE -  GROHTHERM 800






Principe  de  fonctionnement

Il  est  muni  d'une  cartouche  thermostatique  remplie  de  cire  (ou  d'un  bilame  pour  les  mitigeurs  destinés  au  collectif ).



Au  contact  de  l'eau  mélangée  trop  chaude,  la  cire  va  se  dilater  et  pousser  une  tige  hors  du  cartouche,  comme  dans  un  vérin.

PRINCIPE  du  cartouche  thermostatique

Cette  tige  va  pousser  un  distributeur.  Cela  va  augmenter  la  proportion  d'eau  froide  et  réduire  la  proportion  d'eau  chaude.

Le  mitigeur  est  réglé  à  45°C  afin  d'éviter  les  risques  de  brûlure  dans  la  salle-de-bain.



Le  matin,  lorsqu'on  prend  par  exemple  une  douche,  l'eau  dans  le  ballon  peut  être  à  65°C.

Le  mitigeur  thermostatique  placé  dans  la  salle  de  bain  laisse  passer  davantage  d'eau  froide  vers  le  robinet,  afin  de  fournir  une  eau  à  45°C

Après plusieurs puisages,  l'eau  chaude  du  ballon  peut  n'en  sortir  plus  qu'à  50°C.



Cela  va  d'abord  refroidir  la  cartouche  thermostatique.  La  cire  ainsi  que  la  tige  vont  se  rétracter.

Le  ressort  repousse  alors  le  distributeur  qui  va  laisser  passer  davantage  d'eau  chaude  et  un  peu  moins  d'eau  froide.

Clapets  anti-retour

En  tout  point  de  l'installation  sanitaire  ou  l'eau  chaude  et  l'eau  froide  se  mélangent,  il  y  a  risque  que  l'eau  qui  a  la  pression  la  plus  élevée  remonte  dans  la  canalisation  de  celle  qui  a  la  plus  basse  pression.



Généralement,  quand  cela  arrive,  c'est  l'eau  froide  qui  remonte  dans  les  canalisations  d'eau  chaude.  L'eau  chaude  sort  aux  robinets  à  peine  tiède,  voire  carrément  froide.  On  parle  alors  de  "retour  d'eau  froide".



Si  Pression eau  froide   >  Pression  eau  chaude           =>          Retour  d'eau  froide



Le  seul  moyen  d'éviter  ce  problème  de  retour  d'eau  froide  est  d'intégrer  des  "clapets  anti-retour"  dans  les  mitigeurs  thermostatiques,  aux  entrées  d'eau  chaude  et  d'eau  froide.









Pour  une  installation  domestique,  sans  bouclage  ECS,  les  clapets  anti-retour  sont  inutiles  aux  entrées  chaude  et  froide  du  mitigeur  thermostatique  placé  sous  le  ballon  ECS.

Mitigeur  thermostatique  placé  en  sortie  de  ballon

Ici,  le  clapet  anti-retour  intégré  au  groupe  de  sécurité  suffit.

Mais  si  le  mitigeur  thermostatique  se  trouve  dans  la  salle  de  bain,  juste  en  "amont"  d'un  ou  deux  robinets,  il  y  a  risque  de  retour  d'eau  froide  sur  la  canalisation  d'eau  chaude  qui  alimenterait  d'autres  robinets  en  "amont"  du  mitigeur.



Afin  d'éviter  cela,  les  clapets  anti-retours  intégrés  au  mitigeur  sont  indispensables.




Les  différents  types  de  robinets

1-  Le  robinet  mélangeur

Il  est  munis  de  deux  organes  d'ouverture,  un  pour  l'eau  chaude,  un  pour  l'eau  froide.  L'utilisateur  règle  chaque  robinet  afin  d'obtenir  le  débit  et  la  température  souhaitée.

Ce  réglage  n'est pas très pratique  et  peut  être  un  peu  long.



Cependant,  sur  ce  type  de  robinet,  il  n'y  a  aucun  risque  que  l'eau  froide  remonte  dans  la  canalisation  d'eau  chaude.  Le  mélange  de  l'eau  chaude  avec  l'eau  froide  se  fait  après  les  organes  d'ouvertures.  Nul  besoin  donc  de  clapets  anti-retour  intégrés  au  robinet

Robinet  mélangeur

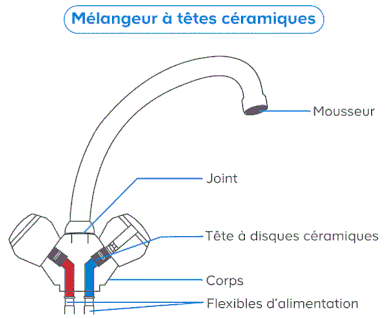

Principe  robinet  " mélangeur "

castorama.fr



2-  Robinet  mitigeur

Ce  robinet  est  muni  d'un  seul  organe  de  coupure,  généralement  à  levier.  Il  faut  soulever  le  levier  pour  ouvrir  le  robinet  et  augmenter  le  débit.



Deux  disques  en  céramiques  permettent  de  régler  la  répartition  eau  chaude  /  eau  froide  par  simple  rotation  du  levier.  Le  réglage  de  température  est  ainsi  facilité.



Par  contre,  les  deux  disques  en  céramiques  subissant  entre  eux  un  frottement  à  chaque  rotation  du  levier,  ils  arrivent  à  s'user  dans  le  temps.  L'eau  chaude  entre  alors  en  contact  avec  l'eau  froide  même  robinet  fermé,  et  les  problèmes  de  retour  d'eau  froide  sur  les  canalisations  d'eau  chaude  commencent.



Ce robinet n'est  pas équipé de clapets  anti-retour.

Robinet  "mitigeur"



3-  Robinet  " mitigeur  thermostatique "

Sur  un  robinet  "mitigeur  thermostatique",  ce  n'est  plus  l'utilisateur  qui  règle  les  proportions  d'eau  chaude  et  d'eau  froide.



L'utilisateur  règle  la  température  qu'il  souhaite.  Une  cartouche  thermostatique  se  dilate  lorsque  l'eau  est  plus  chaude  que  souhaitée,  et  se  rétracte  lorsque  l'eau  est  trop  froide.  Elle  fait  ainsi  varier  les  proportions  d'eau  chaude  et  d'eau  froide  afin  de  maintenir  en  permanence  l'eau  puisée  à  la  température  réglée.

Son  principe  de  régulation  est  identique  à  celui  des  mitigeur  thermostatiques  mis  en  sortie  de  chauffe-eau  ou  en  "amont"  des  robinets  de  salle-de-bain.

Il  dispose  juste  d'une  seconde  manette  supplémentaire  permettant  d'ouvrir  et  régler  le  débit  de  l'eau.



Bien  qu'ils  n'apparaissent  pas  sur  le  schéma  ci-dessous,  ce  type  de  mitigeurs  est  toujours  conçu   avec  des  clapets  anti-retour  intégrés.

Robinet  " mitigeur  thermostatique "

robinetterie-hammel.fr


RETOUR  D'EAU  FROIDE  SUR  L'ECS

Lorsqu'il  n'y  a  plus  de  puisage  d'ECS,  que  ce  soit  au  niveau  du  mitigeur  thermostatique  ou  des  robinets  mitigeurs,  les  clapets  anti-retours  ne  subissent  plus  la  pression  dynamique  de  l'eau,  la  pression  s'équilibre  dans  les  canalisations.

Ces  clapets  se  ferment  "normalement"  sous  l'action  de  leur  ressort.



Mais  le  dépôt  de  tartre  peut  empêcher  un  clapet  de  se  fermer.  Cela  peut  occasionner  des  retours  d'eau  froide  sur  l'ECS.  On  constate  alors  de  l'eau à  peine  tiède,  ou  une alternance  eau chaude  eau froide  au  robinet.

ENTARTRAGE  DU  MITIGEUR  THERMOSTATIQUE  en  amont  du  robinet  de  la  salle-de-bain

Le  dépôt  de  tartre  peut  empêcher  un  clapet  anti-retour  de  se  fermer.  Tant  que  tous  les  robinets  du  logement  sont  fermés,  cela  ne  provoque  aucun  désordre.

Lorsqu'on  ouvre  un  robinet  de  la  salle-de-bain  qui  est  alimenté  par  ce  mitigeur  thermostatique,  il  fonctionne  encore  normalement.

Mais  si  le  seul  robinet  d'eau  chaude  ouvert  se  trouve  AVANT  le  mitigeur  thermostatique,  alors  il  sera  alimenté  par  de  l'eau  froide  remontant  dans  la  canalisation  d'eau  chaude  par  le  mitigeur.

Sur  le  schéma  ci-dessous,  si  le  mitigeur  thermostatique  est  entarté,  le  mitigeur  2  fonctionne  quand  même  normalement.



Par  contre,  si  on  ouvre  le  Mitigeur  1,  de  l'eau  froide  arrive  par  la  canalisation  7  dans  le  mitigeur  thermostatique,  et  remonte  par  la  canalisation  d'eau  chaude  jusqu'à  ce  Mitigeur  1,

par  la  canalisation  3,  la  vanne  V3,  le  collecteur  C1,  la  vanne  V1  et  la  canalisation  1

Même  si  une  quantité  d'eau  chaude  peut  également  provenir  du  chauffe-eau,

elle  sera  mélangée  au  retour  d'eau  froide  provenant  du  mitigeur  thermostatique  entartré.

De  la  même  façon,  si  le  Mitigeur  1  est  entartré  et  que  ces  clapets  anti-retour  bloqués  ouverts,  il  y  aura  un  retour  d'eau  froide  sur  le  Mitigeur  3,  et  même  sur  le  Mitigeur  2  à  travers  le  mitigeur  thermostatique,  à  l'ouverture  d'un  de  ces  deux  robinets.





REMARQUE  :  Le  retour  d'eau  froide  peut  être  aggravé  par  l'emplacement  du  réducteur  de  pression  de  votre  réseau  d'eau  potable.



Un  réducteur  de  pression  placé  juste  avant  le  chauffe-eau  ne  réduit  que  la  pression  de  l'eau  chaude.  Le  déséquilibre  entre  les  pressions  d'eau  chaude  et  d'eau  froide  peut  endommager  prématurément  les  cartouches  de  mitigeur  et  surtout  augmenter  le  débit  du  retour  d'eau  froide  par  rapport  au  débit  d'eau  chaude  provenant  du  chauffe-eau.

Il  est  préférable  de  placer  le  réducteur  de  pression  tout  de  suite  à  l'entrée  du  réseau  d'eau  potable  du  logement.
