CIRCUIT  HYDRAULIQUE

AVANT-PROPOS

Le  circuit  hydraulique  d'une  chaudière  bois  est  assez  similaire  à  tout  circuit  hydraulique  de  chauffage  central.

Cependant,  le  bois  n'arrête  pas  de  brûler  instantanément,  à  la  fermeture  d'une  électrovanne,  comme  pour  le  fioul  et  le  gaz.  Il  y  a  donc  quelques  précautions  à  prendre,  nécessitant  des  composants  hydrauliques  supplémentaires.

Pour  les  autres  composants  hydrauliques  que  nous  retrouvons  sur  toutes  les  installations  de  chauffage  central,  voir la page  CHAUFFAGE  CENTRAL /  Composants hydrauliques

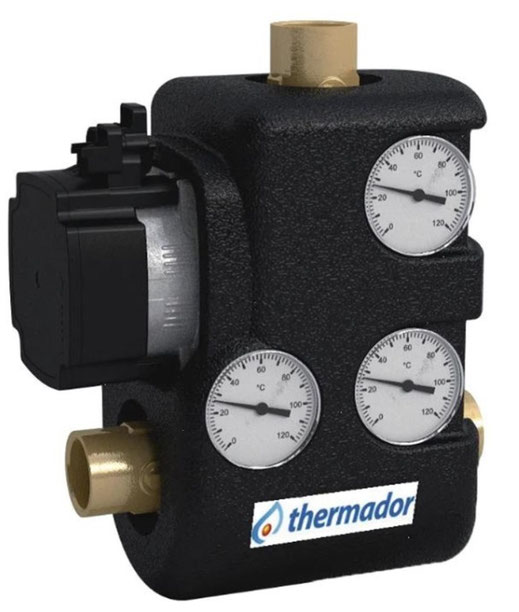

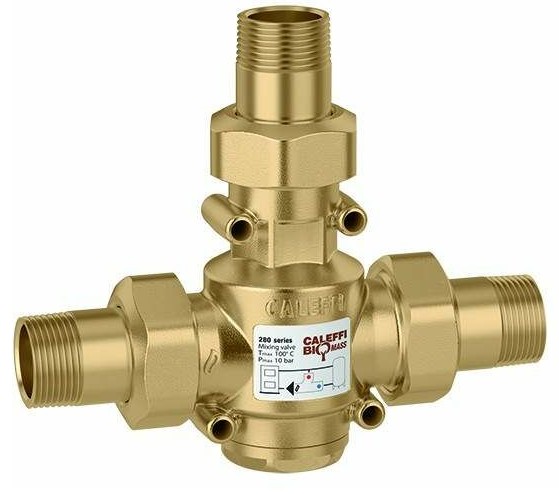

Sur  une  chaudière  bois,  il  faut  éviter  à  tout  prix  les  retours  d'eaux  froides  à  l'entrée  du  corps  de  chauffe,  afin  d'éviter  la  condensation  des  fumées.

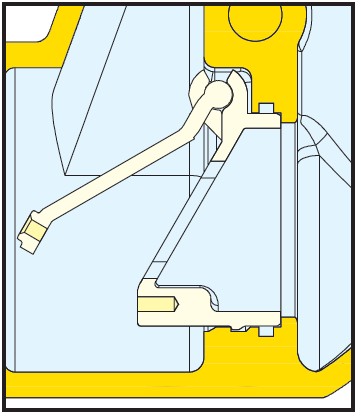

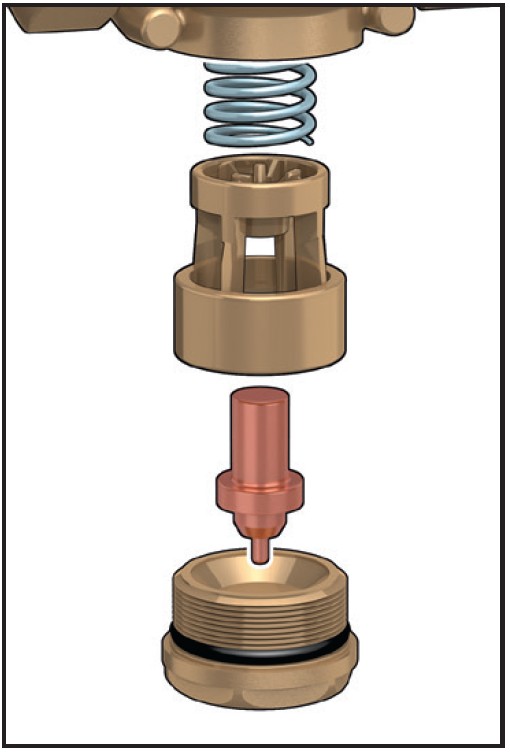

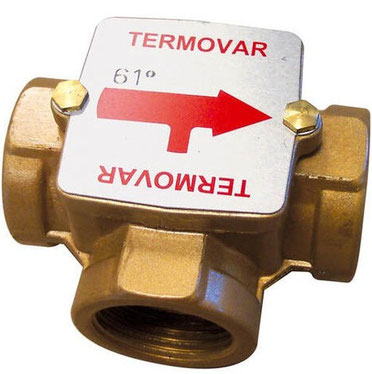

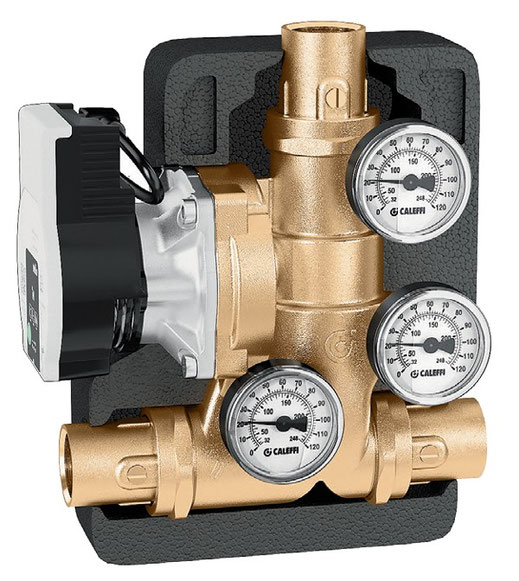

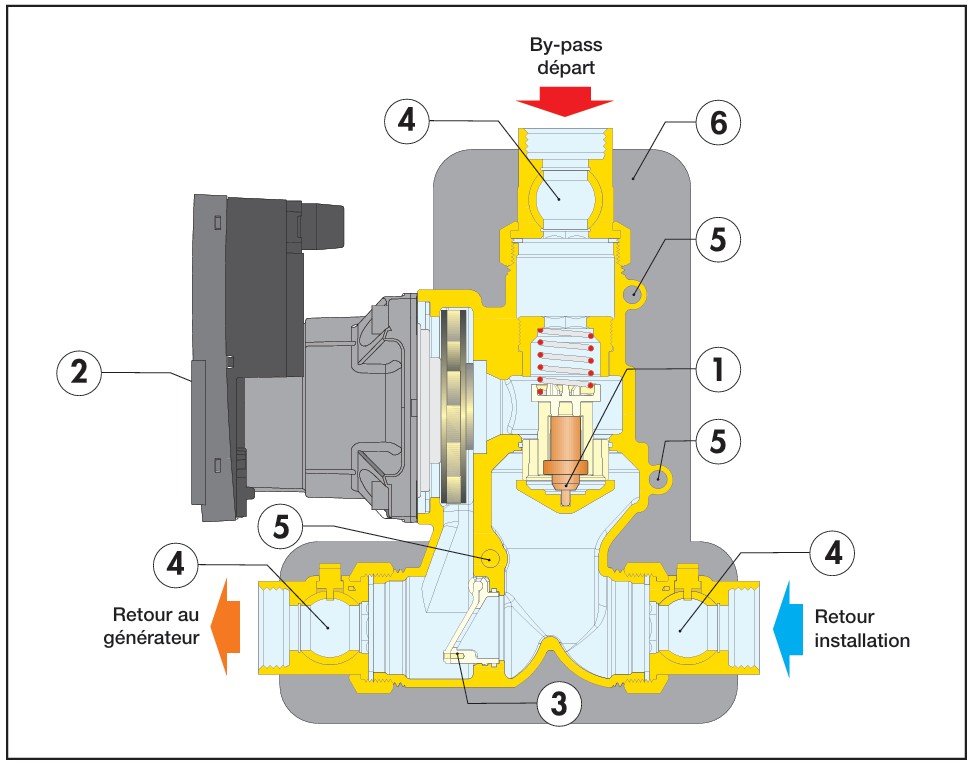

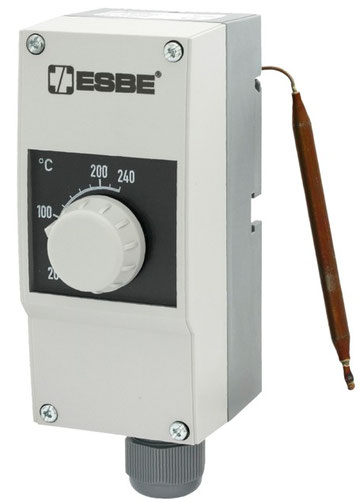

Pour  cela xxxxxxxxxxxx

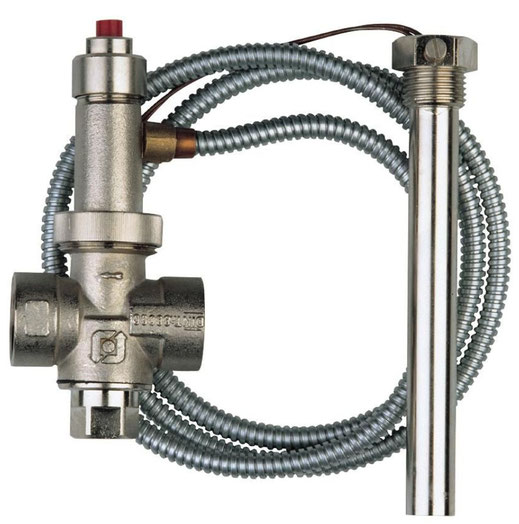

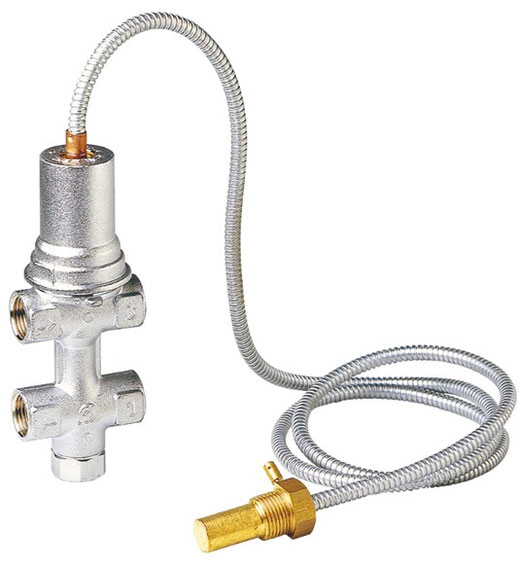

La  soupape  de  sécurité  de  décharge  thermique  empêche  la température  de  l’eau  dans  la  chaudière  de  dépasser  la  température  de  consigne  de  la  soupape.

Elle  doit  être  montée  le  plus  près  possible  de  la  chaudière.  Son  bulbe  thermostatique  est  immergé  dans  l’eau de la chaudière.

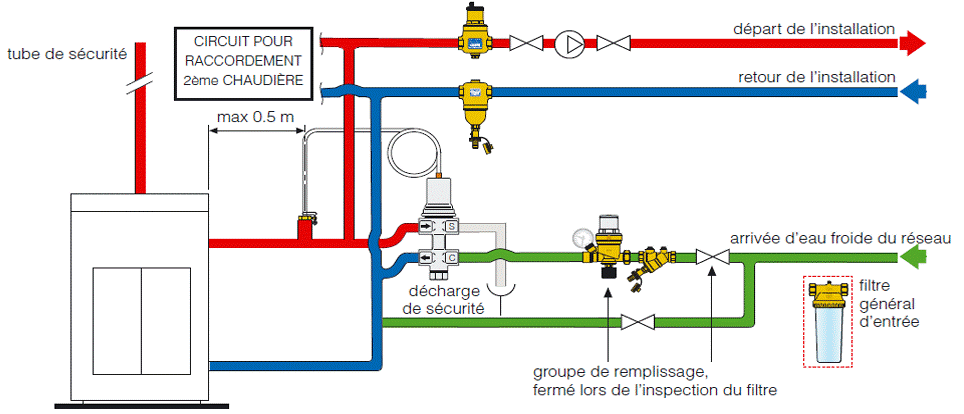

Le  corps  de  la  soupape  est  raccordée  soit :

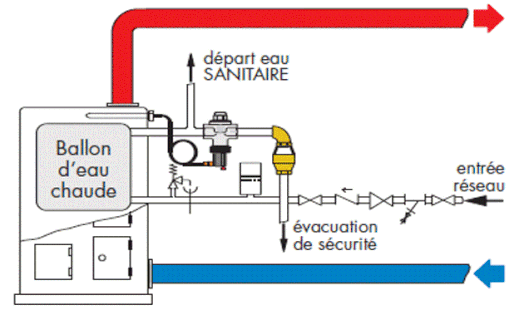

-  à  la  sortie  d'eau  chaude  sanitaire,  pour  les  chaudières  avec  réservoir  d’ECS  intégré

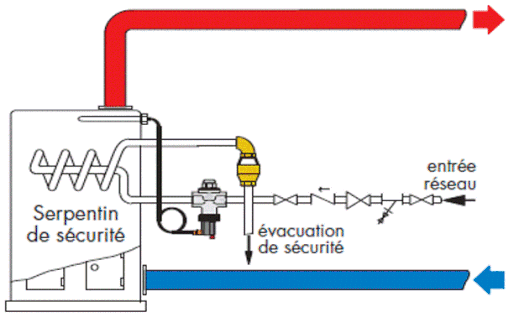

-  à  l’entrée  de  l’échangeur de refroidissement  d'urgence,

la  sortie  de  celui-ci  devant  être  raccordée  à  une  évacuation  ouverte

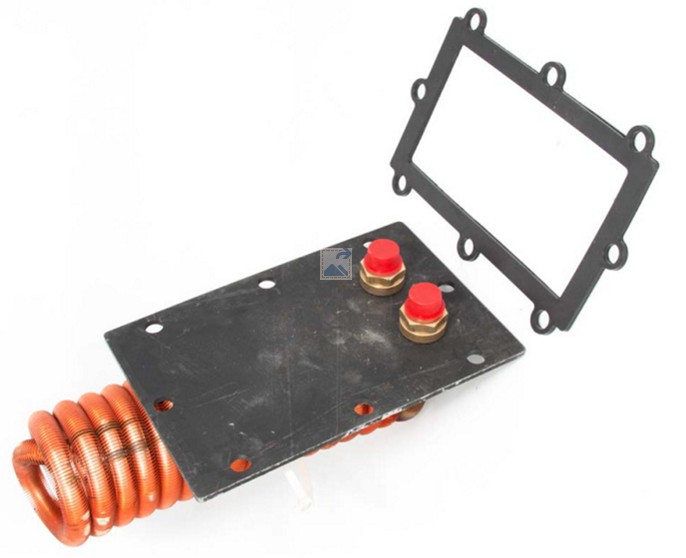

Serpentin-échangeur

de  refroidissement  d'urgence

 HS France

Son  dimensionnement  est  identique  à  celui  de  toute  installation  de  chauffage  central.

Mais  il  ne  faut  pas  oublier  de  prendre  en  compte  le  volume  du  ballon  tampon.

Le  volume  du  vase  d'expansion  sera  d'autant  plus  élevé  que  le  volume  du  ballon  tampon  sera  conséquent
