CLASSIFICATION  APPAREILS  AU  GAZ

Les  appareils  à  combustion  fonctionnant  au  gaz  se  classent  en  trois  catégories,  selon  leur  mode  d'amenée  d'air  et  d'évacuation  des  fumées.

On  distingue  ainsi  :

-  Les  appareils  de  type  A  :  appareils  non  raccordés,  ni  à  un  conduit  d'évacuation  des  fumées,  ni  à  un  conduit  d'amenée  d'air

-  Les  appareils  de  type  B  :   appareils  raccordés  à  un  conduit  d'évacuation  des  fumées,  mais  pas  à  un  conduit  d'amenée  d'air

-  Les  appareils  de  type  C  :  appareils  raccordés  à  un  conduit  d'évacuation  des  fumées,

et  également  à  un  conduit  d'amenée  d'air

Ce  type  d'appareil  n'est  pas  destiné  à  être  raccordé  à  un  conduit  d'évacuation  des  fumées.
C'est  le  cas  de  nombreux  appareils  de  cuisson  fonctionnant  au  gaz  (gazinière).

Dans  la  pièce  où  ils  sont  installés,  la  présence  d'une  bouche  d'arrivée  d'air  provenant  de  l'extérieure  du  logement  est  obligatoire,  ainsi  qu'une  sortie  d'air.

La  sortie  d'air  peut  être  un  orifice  percé  dans  le  mur,  mais  aussi  un  conduit  de  fumée,  une  bouche  de  VMC  ou  le coupe-tirage  d'un  appareil  raccordé  situé  dans  la  même  pièce.

Gazinière  :  appareils  de  cuisson  de  TYPE  A

-  ils  ne  doivent  pas  être  installés  dans  une  salle  de  bains,  ni  dans  une  pièce  principale,  ni  dans  une  pièce  équipée  d'une  VMC,  ni  dans  une  pièce  centrale  ( sans  mur  donnant  sur  l'extérieure  du  logement)

-  ils  doivent  être  équipés  d'une  triple  sécurité  assurant  la  coupure  automatique  du  gaz :

1-   lorsque  la  flamme  est  soufflée  par  un  courant  d'air

2-  lorsque  le  corps  de  chauffe  est  encrassé

3-  lorsque  le  taux  de  CO  dépasse  100 ppm  dans  l'atmosphère du local

 La  plaque  signalétique  de  l’appareil  doit  préciser  qu'il  est de type A AS  (marquage CE)  ou  qu'il  est  muni  d’une  triple  sécurité.

En  l’absence  d’étiquette,  de  marquage  ou  de  toute  information  telle  que  la notice du constructeur indiquant  clairement  que  l’appareil  est  équipé  d’une  triple  sécurité,   celui-ci  est  interdit  d’usage.

 Cela  concerne  essentiellement  les  appareils  fabriqués  avant  1978.

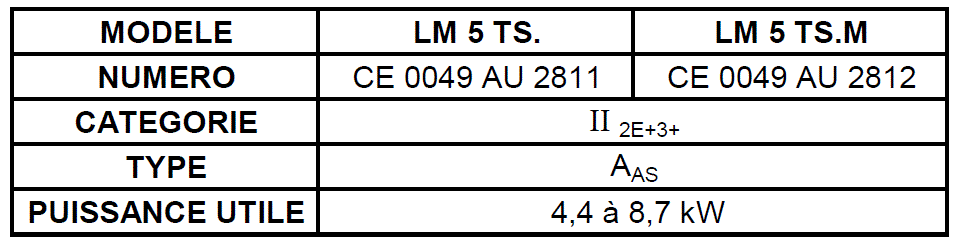

Plaque  signalétique  Chauffe-eau  gaz  instantané  triple  sécurité  ONDEA  LM 5 TS

( e.l.m.  LEBLANC )

JEU entraînement

JEU entraînement

Un  appareil  étanche  prend  l'air  nécessaire  à  la  combustion  directement  à  l'extérieure  du  bâtiment.  Il  rejette  les  fumées  également  à  l'extérieur.

Le  parcours  de  l'air  jusqu'à  la  chambre  de  combustion,  tout  comme  la  chambre  de  combustion  et  le  parcours  des  gaz  brûlées,  sont  complètement  étanches  par  rapport  au  logement.

Cette  étanchéité  représente  de  gros  avantages.

1 -  La  sécurité :  Il  n'y  a  plus  de  risques  de  refoulement  des  fumées  dans  le  logement,  donc  plus  de  risques  d'intoxication  au  monoxyde  de  carbone

2-  Compatibilité  avec  les  autres  appareils  de  ventilation  ou  à  combustion  :  les  appareils  étanches  de  type  C  peuvent  être  installés,  SANS  PRÉCAUTIONS  PARTICULIÈRES,  dans  la  même  pièce  qu'une  VMC,  une  hotte  de  cuisine,  une  cheminée  à  foyer  ouvert,  etc...

Ils  peuvent  donc  s'installer  dans  n'importe  quelle  pièce  du  logement,  même  dans  un  local  non  ventilé  ( cellier,  placard .. ).

3-  Le  confort :  Le  fonctionnement  de  ce  type  de  chaudière  est  plus  silencieux.

CLASSIFICATIONS  :

La  classification  de  l'appareil  est  suivie  de  deux  chiffres.

Le  1^er  chiffre,  celui  des  dizaines,  indique  l'architecture  du  conduit  d'évacuation  :

-  C1  :  appareil  étanche  à  terminal  HORIZONTAL

-  C2  :  appareil  étanche  raccordable  sur  conduit   Se-Duct  ou  U-Duct (n'existent  plus)

-  C3  :  appareil  étanche  à  terminal  VERTICAL

-  C4  :  appareil  étanche  raccordable  sur  Conduit  Collectif  pour  Chaudières  Etanches  (3CE)

 - C5  :  appareil  étanche  à  conduits  dissociés

-  C7  :  appareil  étanche  à  prise  d'air  dans  les  combles

-  C8  :  appareil  étanche  à  conduits  dissociés  raccordés  à  un  conduit  de  fumées

-  C9  :  appareil  étanche  à  conduits  dissociés  parallèles

La  configuration  de  raccordement  des  appareils  type  C 7

n'est  pas  autorisée  en  France.

Le  2^ème  chiffre,  celui  des  unités,  indique  l'architecture  du  conduit  d'évacuation  :

-  C11  :  appareil  étanche  à  terminal  horizontal  à  TIRAGE  NATUREL

-  C12  :  appareil  étanche  à  terminal  horizontal  à  FLUX  FORCÉ

avec  ventilateur  en  AVAL  de  la  chambre  de  combustion  (extracteur  de  fumées)

-  C13  :  appareil  étanche  à  terminal  horizontal  à  FLUX  FORCÉ

avec  ventilateur  en  AMONT  de  la  chambre  de  combustion

ILLUSTRATIONS  DE  DIFFÉRENTS  TYPES  D'APPAREILS

Source  De  Dietrich

Les  différents  mode  d'évacuation  des  gaz  brûlés  sont  identifiés  ainsi  :

1.  TS    :            Triples  Sécurités.  Appareils  non  raccordés

2a.  FF    :         Flux  Forcé  étanche  à  sortie  HORIZONTALE

2b.  FF    :         Flux  Forcé  étanche  raccordé  à  un  conduit  collectif  3 CE

2c.  FF    :         Flux  Forcé  étanche  à  sortie  VERTICALE

3.  CF    :          à  Conduit  de  Fumée

4.  VMC    :      à  Ventilation  Mécanique  Contrôlée  GAZ

JEU entraînement

La  plaque  signalétique  d'une  chaudière  gaz  doit  également  indiquer  quels  types  de  gaz  peuvent  être  utilisés,  et  selon  quelle  modalité :

Catégorie  I _2E+  :  Appareil  utilisant  uniquement  les  gaz  de  groupe  E  de  la  2^ème  famille  ( gaz  naturels )  et  fonctionnant  sans  intervention  sur  l'appareil  avec  un  couple  de  pression  20 / 25 mbars

Catégorie  I _2Esi  :  Appareil  susceptible  d'utiliser  uniquement  les  gaz  de  groupe  E  de  la  2^ème  famille  ( gaz  naturels )  et  fonctionnant sous  la  pression  appropriée  du  couple  de  pression.  Le  remplacement  d'un  gaz  de  la  plage  Es  ( haut  indice  de  Wobbe )  par  un  gaz  de  la  plage  Ei  ( bas  indice  de  Wobbe ),  ou  inversement,  nécessite  une  modification  du  réglage  des  brûleurs,  et  éventuellement  un  changement  d'injecteur

Catégorie  I _2Er  :  Appareil  susceptible  d'utiliser  uniquement  les  gaz  de  groupe  E  de  la  2^ème  famille  ( gaz  naturels )  et  fonctionnant sous  la  pression  appropriée  du  couple  de  pression.  Un  réglage  spécifique  du  débit  gaz  peut  facultativement  être  effectué  en  fonction  d'un  gaz  de  la  plage  Es  ou  Ei

Catégorie  I ₃₊  :  Appareil  utilisant  uniquement  les  gaz  de  la  3^ème  famille  ( butane  et  propane )  et  fonctionnant  sans  intervention  sur  l'appareil  avec  un  couple  de  pression  28-30 / 37 mbars

Catégorie  II _2E+3+  :  Appareil  pouvant  utiliser  les  gaz  du  groupe  E  de  la  2^ème  famille  ( gaz  naturels )  et  les  gaz  de  la  3^ème  famille  ( butane  et  propane ).

L'utilisation  des  gaz  de  la  2^ème  et de  la  3^ème  famille  se faisant  respectivement  dans  les  mêmes  conditions  que  pour  les  catégories  I _2E+   et  I ₃₊ .

Catégories  II _2Esi+3+  et  II _2Er+3+  :  Appareil  pouvant  utiliser  les  gaz  du  groupe  E  de  la  2^ème  famille  ( gaz  naturels )  et  les  gaz  de  la  3^ème  famille  ( butane  et  propane ).

L'utilisation  des  gaz  de  la  2^ème  et de  la  3^ème  famille  se faisant  respectivement  dans  les  mêmes  conditions  que  pour  les  catégories  I _2Esi   ou  I _2Er  et  I ₃₊ .

 Catégorie  III  :  Appareil  conçu  pour  l'utilisation  de  gaz  des  3  familles.  Cette  catégorie  n'est  pas  d'un  usage  général,  la  1^ère  famille  étant  de  nos  jours  très  peu  utilisée  (ancien  gaz  de  ville  manufacturé)

REMARQUE  :  Les  appareils  de  catégorie I  peuvent  utiliser  un  seule  famille  de  gaz,  soit  du  gaz  naturel,  soit  un  G.P.L.

Les  appareils  de  catégorie II  peuvent  utiliser  deux  familles  de  gaz,  aussi  bien  un  gaz  naturel  qu'un  G.P.L.

Les  appareils  de  catégorie III  peuvent  utiliser  les  trois  familles  de  gaz.
