CHAUDIÈRE  MURALE  SIMPLE  SERVICE

(Chauffage  uniquement)

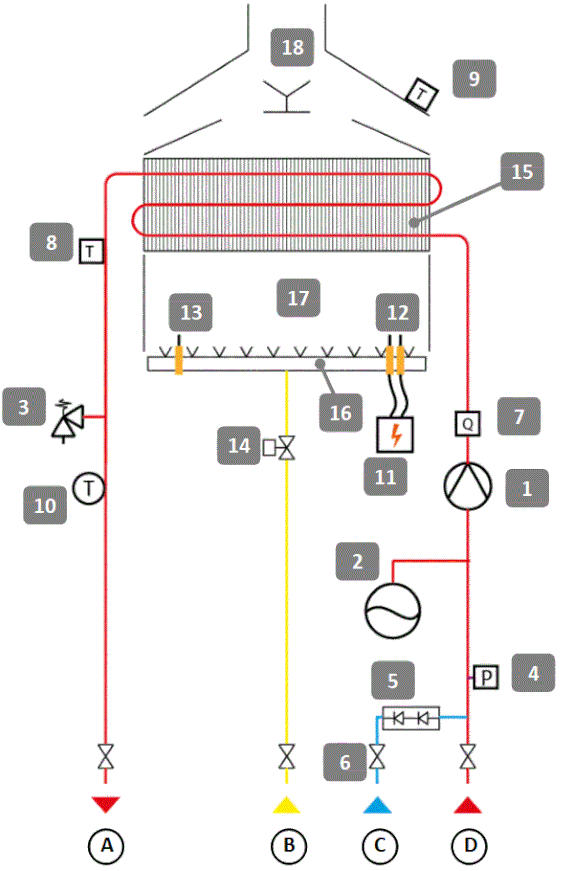

SCHÉMA  DE  PRINCIPE

Pour  mieux  comprendre  le  fonctionnement  d'une  chaudière  murale  ,  nous  allons  d'abord  étudier  une  chaudière  "simple  service"  basse  température,  équipée  d'un  corps  de  chauffe  à  serpentin  et  d'un  conduit  type  "cheminée".

A  :  Départ  chauffage       C  :  Arrivée  eau  froide  sanitaire

B  :  Arrivée  gaz          D  :  Retour  chauffage

 1     Circulateur  ( pompe)

 2     Vase  d'expansion

 3     Soupape  de  sécurité

 4     Pressostat  manque  d'eau

 5     Disconnecteur

 6     Robinet  de  remplissage

 7     Débistat  chauffage

 8     Thermostat  de  sécurité

 9     S.P.O.T.T.

 10     Sonde  température  chauffage

 11     Transformateur  d'allumage

 12     Électrodes  d'allumage

 13     Sonde  d'ionisation

 14   Électrovanne  gaz

 15    Corps  de  chauffe

 16     Brûleur

 17    Chambre  de  combustion ("foyer")

 18     Cheminée  avec  coupe  tirage




 CIRCUIT  GAZ

 CIRCUIT  EAU  DE  CHAUFFAGE

 CIRCUIT  DE  REMPLISSAGE  (eau  froide  sanitaire)

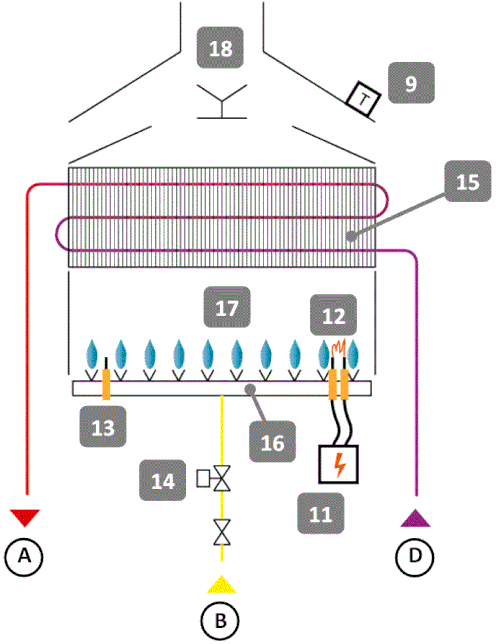

Allumage  brûleur  :  combustion

L'alimentation  gaz  est  raccordée  sur  la  chaudière  sur  l'arrivée  " B ".  Brûleur  éteint,  on  peut  mesurer  une  pression  gaz  jusqu'à  l'entrée  de  "l'électrovanne"    14    .



Mais  cette électrovanne  se  comporte  comme  un  robinet  fermé,  dont  l'ouverture  devra  être  commandée  électriquement.

Tant  que  la  régulation  de  la  chaudière  ne  juge  pas  nécessaire  d'allumer  la  flamme  du  brûleur,  cette  électrovanne  reste  fermée  et  bloque  le  passage  du  gaz.



Lorsque  la  régulation  décide  d'allumer  la  flamme  du  brûleur,  la  carte  électronique  alimente  le  "transformateur  d'allumage"   11    .  Celui-ci  va  élever  la  tension de  230 Volts  à  une  tension  de  plusieurs  milliers  de  volts  qu'il  fournira  aux  "électrodes"   12   .

Un  arc  électrique  se  crée  ainsi  entre  les  électrodes.


Après  l'apparition  de  l'arc  électrique  entre  les  "électrodes",  la  carte  électronique  alimente  enfin  la  bobine  d'électrovanne.  "L'électrovanne"    14    s'ouvre  et  laisse  passer  le  gaz  qui  s'enflamme  au  contact  de  l'arc  électrique.



La  "sonde  d'ionisation"   13     détecte  la  flamme  et  informe  la  carte  électronique  que  le  brûleur   16     est  allumé.  Sans  cette  information  au  bout  de  quelques  secondes  après  l'ouverture  de  "l'électrovanne"   14    ,  la  carte  électronique  fermerait  l'électrovanne  et  mettrait  la  chaudière  en  sécurité.



Le  gaz  brûle  dans  la  "chambre  de  combustion"   17    .  Les  fumées  s'échappent  de  cette  chambre  de  combustion  en  traversant  les  ailettes  du  "corps  de  chauffe"   15    ,  avant  d'être  évacuées  par  la  "cheminée"   18    .   Ce  passage  dans  le  corps  de  chauffe  permet  aux  fumées  de  transmettre  leur  chaleur  au  serpentin,  traversé  lui  par  l'eau  de  chauffage.



Ainsi,  l'eau  de  chauffage  absorbe  de  la  chaleur   et  va  la  transporter  jusqu'aux  radiateurs  (ou  autres  émetteurs).



Les  chaudières  de  "type  B"  (conduit  de  cheminée)  sont  "non  étanches".  Elles  prennent  l'air  nécessaire  à  la  flamme  dans  la  pièce.  En  cas  de  problème  de  tirage  (conduit  d'évacuation  des  fumées  bouché),  les  fumées  peuvent  être  rejetées  dans  la  pièce.

Pour  éviter  cela,  le  S P O T T    9     détecte  la  température  des  fumées  qui  passent  à  sa  proximité  avant  de  sortir  dans  la pièce.  Le  S P O T T  met  alors  en  sécurité  la  chaudière  en  éteignant  le  brûleur.



S. P. O. T. T.  signifie  Système  Permanent  d' Observation  de  Tirage  Thermique.

Selon  les  chaudières,  ça  peut  être  un  simple  thermostat  ou  une  sonde  de  température  CTN.



Remarque :  Sur  les  chaudières  atmosphériques  de  type  B,  le  S.P.O.T.T.  n'est  obligatoire  que  depuis  1996.

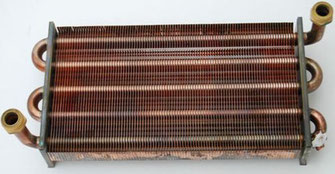

Corps  de  chauffe

Brûleur  (avec  électrodes

&  sonde  d'ionisation)

S P O T T

Transformateur  d'allumage

Electrodes  d'allumage  "VIESSMANN"

Bloc  gaz  " SIT  Sigma  845 "

Sonde  d'ionisation  "CHAFFOTEAUX"

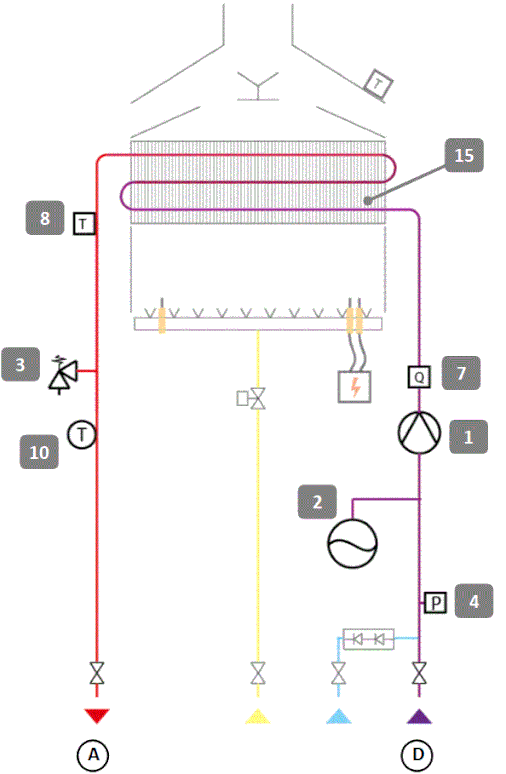

CIRCUIT  DE  CHAUFFAGE  (Circuit  hydraulique)

Le  CIRCUIT  DE  CHAUFFAGE  permet  de  transporter  la  chaleur  absorbée  par  l'eau  de  chauffage,  du  "corps  de  chauffe"    15    jusqu'aux  radiateurs.



Lorsqu'on  remplit  le  circuit  de  chauffage  en  eau,  la  pression  augmente  mais  l'eau  ne  circule  pas.  Il  faut  mettre  en  marche  la  "pompe"    1    pour  que  l'eau  soit  poussée  dans  un  sens  et  commence  à  circuler.



 La  "pompe"    1    ne  doit  pas  tourner  sans  une  pression  suffisante  dans  le  circuit,  car  ça  pourrait  l'endommager  ( "cavitation").



Certaines  chaudières  sont  équipée  à  cet  effet  d'une  "Sécurité  Manque  d'eau",  qui  est  assurée  ici par  le  "pressostat"    4    .



Tant  que  la  pression  n'est  pas  au  minimum  de  0,8  bar  (variable  selon  les  chaudières),  la  "Sécurité  Manque  d'eau"  empêche  la  chaudière  de  démarrer.


Le  "corps  de  chauffe"     15     étant  très  sensible  aux  surchauffes,  il  faut  veiller  à  ne  pas  laisser  le  brûleur  s'allumer  lorsque  la  pompe  ne  fonctionne  pas.  C'est  le  rôle  du " débistat"    7    qui  permet  de  détecter  la  circulation  de  l'eau  de  chauffage.



De  la  même  façon,  il  n'est  pas  souhaitable  d'allumer  le  brûleur  si  la  "sonde  de  température"

    10    ne  fonctionne  pas,  car  c'est  elle  qui  commande  l'arrêt  du  brûleur  lorsque  la  température  souhaitée  est  atteinte.



Si  malgré  ces  sécurités,  l'eau  de  chauffage  atteint  une  température  excessive  dans  le  "corps  de  chauffe"   15   ,  le  "thermostat  de  sécurité"   8     met  en  défaut  et  arrête  la  chaudière.



Le  "vase  d'expansion"    2    et  la  "soupape  de  sécurité"    3   sont  déjà  intégrés  à  l'intérieur  des  chaudières  murales



Pour  rappel,  le  "vase  d'expansion"    2    permet  d'absorber  la  dilatation  de  l'eau  de  chauffage  lors  de  sa  montée  en  température.  En  cas  de  défaillance  du  "vase  d'expansion"  et  d'une  montée  en  pression  excessive  dans  l'installation,  la "soupape  de  sécurité"   3    permet  d'évacuer  l'eau  nécessaire  à  faire  chuter  cette  pression.  La  soupape  de  sécurité  s'ouvre  généralement  à  partir  de  3  bars.

Vase  d'expansion (VIESSMANN)

Vase  d'expansion (ELM Leblanc)

Circulateur  (Wilo Yonos)

Sonde  de  température(VIESSMANN)

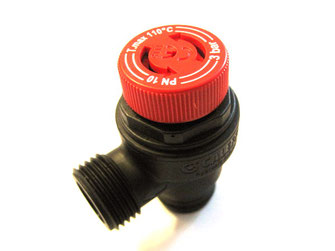

Soupape  de  sécurité  (Caleffi)

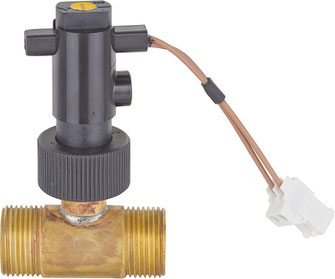

Débistat  (VIESSMANN)

Thermostat  de  sécurité  surchauffe  "KLIXON"

Soupape  de  sécurité  (Watts)

Pressostat  "Sécurité  Manque  d'eau"    (VIESSMANN)

Sonde  de  pression    (VIESSMANN)



Le CIRCUIT  de  REMPLISSAGE

Il  permet  de  faire  l'appoint  en  eau  du  circuit  de  chauffage,  en  cas  de  chute  de  pression  dans  l'installation,  notamment  après  le  contrôle  du  vase  d'expansion  lors  de  l'entretien  annuel  de  la  chaudière.

DISCONNECTEUR


Pour  remettre  le  circuit  chauffage  sous  pression,  il  suffit  d'ouvrir  la  vanne de  remplissage    6   . Intégré  dans  la  chaudière  murale,  le  disconnecteur   5    évite  tout  risque  de  pollution  du  circuit  d'eau  potable  pendant  le  remplissage.
