Chaudière  murale  MIXTE

avec  E.C.S.  instantanée

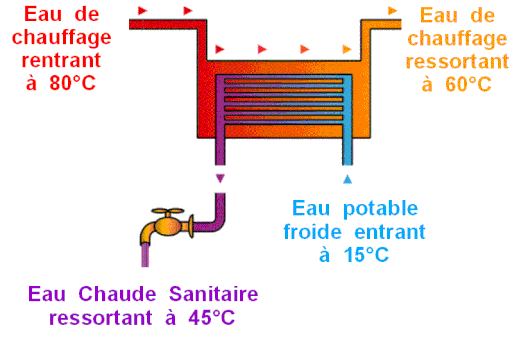

Chaudière  murale  avec  échangeur  sanitaire


Une  chaudière  murale  avec  E.C.S.  instantanée  va  produire  du  chauffage  pour  le  logement,  comme  la  chaudière  simple  service,  mais  également  de  l'eau  chaude  sanitaire  au  dernier  moment,  c'est  à  dire  seulement  lorsqu'on  ouvre  le  robinet.



En  plus  de  tous  les  composants  intégrés  à  la  chaudière  murale  simple  service,  cette  chaudière  est  équipée  d'un  échangeur  sanitaire,  d'un  débistat  sanitaire  et  d'une  sonde  d'ECS.

Schéma  de  principe

 1     Circulateur  ( pompe)

 2     Vase  d'expansion

 3     Soupape  de  sécurité

 4      Disconnecteur

 5     Débistat  ECS

 6     Sonde  température  ECS

 7      S.P.O.T.T.

 8      Thermostat  de  sécurité

 9      Sonde  température  chauffage

 10     Vanne  3  voies  dérivatrice

 11     Echangeur  ECS

 12     Débistat  chauffage

 13      Pressostat  manque  d'eau

 14   Électrovanne  gaz

 15    Corps  de  chauffe

 16     Brûleur

 17    Chambre  de  combustion ("foyer")

 18    Sonde  d'ionisation

 19     Transformateur  d'allumage

 20    Électrodes  d'allumage

 21     Cheminée  avec  coupe  tirage


Détection  de  l'ouverture  du  robinet

Selon  si  un  robinet  d'eau  chaude  est  ouvert  ou  pas,  l'eau  de  chauffage  sortant  du  corps  de  chauffe  est  aiguillée  soit  vers  l'échangeur  sanitaire,  soit  vers  les  radiateurs.

Cet  aiguillage  est  géré  par  la  vanne  3  voies  dérivatrice   10   .



Pour  cela,  la  commande  de  la  chaudière  doit  pouvoir  détecter  l'ouverture  d'un  robinet  d'eau  chaude.  Dès  qu'il  y  a  demande  d'eau  chaude  sanitaire,  cette  eau  va  d'abord  passer  dans  le  débistat  ECS    5     avant  de  traverser  le  circuit  d'ECS  de   l'échangeur  sanitaire   11    .

 Mode Chauffage

 Lorsque  le  robinet  d’eau  chaude  est  fermé,

le  flotteur  coule  au  fond  du  débistat.



Le  contact  électrique  est  ouvert,

il  ne  laisse  pas  passer  le  courant.

La  carte  électronique  ne  reçoit  aucun  signal.

En  mode  "CHAUFFAGE",  la  vanne  3  voies  aiguille  l'eau  de  chauffage  en  direction  des  radiateurs.



Le  passage  en  direction  de  l'échangeur  ECS  est  fermé.

A  la  mise  en  service,  on  peut  régler  la  puissance  de  chauffage  pour  l' adapter  à  la  puissance  totale  des  émetteurs.



En  mode  "CHAUFFAGE",  le  brûleur  n'utilise  pas  la  totalité  de  sa  puissance.

Vanne  3  voies  dérivatrice

(CENTORA - Chaffoteaux & Maury)

 Puisage  E.C.S.

 Lorsqu’on  ouvre  un  robinet  d’eau  chaude,

la  circulation  de  l’eau  fait  remonter  le  flotteur.



L’aimant  du  flotteur  attire  le  contact  électrique qui  se  ferme.



Le  courant  peut  alors  passer.

La  carte  électronique  est  informée

qu’un  puisage  d’ECS  est  demandé.

L'ECS  est  alors  prioritaire  sur  le  chauffage.

La  vanne  3  voies  aiguille  l'eau  de  chauffage  en  direction  de  l'échangeur  ECS.



Dans  l'échangeur  ECS,  l'eau  de  chauffage  donne  sa  chaleur  à  l'eau  du  robinet,  par  conduction.

Le  brûleur  fournit  sa  puissance  maximale  lorsque  le  robinet  est  ouvert  à  fond.



Mais  il  est  généralement  capable  de  moduler  sa  puissance  pour  l'adapter  au  débit  du  robinet  et  à  la  température  d'ECS  demandée,  dans  les  limites  de  sa  plage  de  modulation.

Débistat   (Chaffoteaux & Maury)


Echangeur  à  plaques

Dans  un  échangeur  à  plaques,  l'eau  passe  entre  l'espace  laissée  entre  2  plaques.

L'eau  de  chauffage  provenant  du  corps  de  chauffe  passe  dans  1  espace  sur  2  de  l'échangeur.

L'eau  potable  passe  dans  les  autres  espaces.



Ainsi,  l'eau  de  chauffage  donne  sa  chaleur  à  l'eau  potable  par  conduction  à  travers  les  plaques.




Limiteur  de  débit

Un  réducteur  de  débit  permet  de  limiter  le  débit  d'eau  dans  l'échangeur  ECS  en  fonction  de  la  puissance  maximale  de  la  chaudière.  En  effet,  la  chaudière  n'aurait  pas  le  temps  de  chauffer  correctement  un  débit  d'eau  trop  élevé.



Généralement,  la  limitation  de  ce  débit  est  calculée  pour  que  la  chaudière  puisse  toujours  élever  la  température  de  l'ECS  d'au  moins  30°C.



Exemple  :  Prenons  une  chaudière  de  23 kW,  avec  un  débit  de  12 L / min  au  robinet.

Rappelons  que  la  puissance,  le  débit  et  l'élévation  de  la  température  sont  liés  par  la  formule :



  P  =  q  x  1,163  x  ΔT

 où  P  est  en  Watts,

q  en  litres  par  heure

et   ΔT  en  degrés Celcius  (ou  en  Kelvins)



On  obtient  donc   q = 12 L / min =  720 L / h

et  P  =  23 000  Watts



En  transformant  la  formule  ci-dessus,  on  obtient  l'élévation  de  la  température  :



ΔT  =    ÷   (  q  x  1,163 )  =   23 000   ÷   (  720  x  1,163 )  =  27,5 °C



A  partir  d'une  eau  potable  à  11°C,

on  peut  donc  obtenir  au  maximum  une  eau  chaude  à  38,5 °C  au  robinet

11 + 27,5 = 38,5

___________________________________________



Montons  maintenant  sur  l'arrivée  d'eau  froide  un  limiteur  de  débit  de  9  L / min.



On  obtient  donc   q = 9 L / min =  540 L / h



ΔT  =    ÷   (  q  x  1,163 )  =   23 000   ÷   (  540  x  1,163 )  =  36,6 °C



A  partir  d'une  eau  potable  à  11°C,

on  peut  donc  obtenir  au  maximum  une  eau  chaude  à  47,6 °C  au  robinet

11 + 36,6 = 47,6



En  conclusion,  le  limiteur  de  débit  nous  a  permis  d'avoir  de  l'eau  plus  chaude  au  robinet.

Lorsqu'on  produit  de  l'ECS  en  instantané,  le  débit  d'eau  disponible  au  robinet  à  une  température  donnée  est  limité  par  la  puissance  de  la  chaudière.

Lorsqu'on  ne  souhaite  plus  être  limité  par  la  puissance  de  la  chaudière,  il  peut  être  préférable  d'utiliser  la  production  d'ECS  avec  accumulation.


Sonde  de  température  ECS

Elle  permet  de  contrôler  la  température  de  l'ECS.  La  régulation  de  la  chaudière  se  sert  de  cette  information  pour  adapter  constamment  la  puissance  de  la  flamme  au  débit  du  robinet  et  à  la  température  de  consigne  demandée  par  l'utilisateur.



Pour  avoir  une  température  stable  quelque  soit  la  demande,  il  est  important  que  la  chaudière  soit  modulante,  sur  une  plage  de  modulation  la  plus  large  possible.



PROTECTION  CHAUDIÈRE

Le  plus  souvent,  l'échangeur  ECS  est  un  échangeur  à  plaques.  L'espace  entre  les  plaques  est  réduit  au  maximum  pour  obtenir  un  meilleur  échange  thermique  entre  l'eau  de  chauffage  et  l'ECS.

 Cela  rend  ce  type  d'échangeur  très  sensible  aux  impuretés  et  au  tartre  côté  sanitaire,  au  risque  d'embouage  côté  circuit  chauffage.



S'il  n'est  pas  déjà  intégré  dans  la  chaudière,  il  faut  mettre  un  filtre  à  eau  sur  l'arrivée  d'eau  froide  sanitaire.



Il  est  également  indispensable  de  mettre  un  pot  à  boues  sur  le  retour  chauffage  pour  stopper  l'entrée  des  impuretés  dans  la  chaudière  et  éviter  l'embouage  du  corps  de  chauffe  ou  de  l'échangeur  à  plaques.   L'arrivée  sur  le  marché  de  pots  à  boues  à  filtre  magnétique  apporte  une  solution  de  filtration  des  plus  efficaces  ( voir  vidéo  " Sentinel  ELIMINATOR  VORTEX ",  ci-dessous )



La  présence  d'un  séparateur  d'air  sur  le  départ  chauffage  peut  protéger,  en  plus  de  la  chaudière,  tout  le  circuit  chauffage  contre  l'apparition  de  corrosion  et  de  boues,  en  éliminant  toute  l'air  de  l'installation.

Filtre  à  eau  à  tamis

Pot  à  boues  à  filtre  magnétique

(Sentinel  ELIMINATOR  VORTEX  300 )

Séparateur  d'air

(Caleffi DISCAL)


VIDEO  Sentinel  ELIMINATOR  VORTEX

Principe  de  fonctionnement  d'un  filtre  magnétique  ultra  performant


Chaudière  murale  avec  corps  de  chauffe  DOUBLE


Un  corps  de  chauffe  avec  DEUX  SERPENTINS  remplace  la  vanne  3  voies  et  l'échangeur  à plaques  pour  produire  de  l'ECS.

Mode Chauffage

Lorsqu'  "AUCUN"  robinet  d'eau  chaude  n'est  ouvert,  la  pompe  de  chauffage  irrigue  les  radiateurs.

Corps  de  chauffe  DOUBLE

(E.L.M.  Leblanc)

Puisage  ECS

Lorsqu'on  ouvre  un  robinet  d'eau  chaude,  l'ECS  est  prioritaire,  la  pompe  est  arrêtée.



Seul  le  serpentin  traversé  par  l'eau  potable  évacue  la  chaleur  du  corps  de  chauffe.



La  chaudière  se  consacre  uniquement  à  la  production  de  l'ECS.
