Détection  de  flamme



Pourquoi  contrôler  en  permanence  la  présence  de  la  flamme  ?


Pulvériser  du  fioul  dans  la  chaudière,  sans  le  brûler,   peut  remplir  son  foyer  de  fioul,  et  même  inonder  la  chaufferie.  L'allumage  accidentel  de  ce  fioul  pourrait  le  faire  exploser.



Il  est  IMPÉRATIF  de  contrôler  EN  PERMANENCE  la  présence  de  la  flamme,  afin  de  tenter  de  la  rallumer  dès  sa  disparition,  ou  de  stopper  la  pulvérisation  du  fioul.



La  boîte  de  contrôle  arrête  immédiatement  le  brûleur  :



-  si  la  flamme  n'apparaît  pas  suite  à  l'ouverture  de  l'électrovanne  fioul,

au  démarrage  du  brûleur



-  si  la  flamme  s'éteint  en  cours  de  fonctionnement



-  si  une  flamme  parasite  apparaît  pendant  la  phase  de  démarrage  du  brûleur,

avant  l'ouverture  de  l'électrovanne  fioul



Lorsque  la  flamme  s'éteint  en  cours  de  fonctionnement,  certaines  boîtes  de  contrôle  tenteront  d'abord  de  la  rallumer  avant  de  couper  complètement  le  brûleur  et  le  mettre  en  sécurité.


La  cellule  photorésistante


C'est  la  plus  fréquemment  utilisée.  Cette  cellule  est  composée  d'une  photorésistance.



Sa  résistance  varie  en  fonction  de  la  lumière :

-  dans  le  noir,  elle  est  supérieure  à  10 MΩ

-  elle  n'est  plus  que  de  quelques  centaines  d'ohms  lorsqu'elle  est  éclairée.



Ce  type  de  cellule  n'est  pas  "polarisée".  On  peut  brancher  ses  deux  fils  dans  n'importe  quel  sens  sur  la  boîte  de  contrôle.





Contrôle  de  la  cellule  photorésistante

Elle  se  contrôle  facilement  avec  un  multimètre  en  position  ohmmètre.

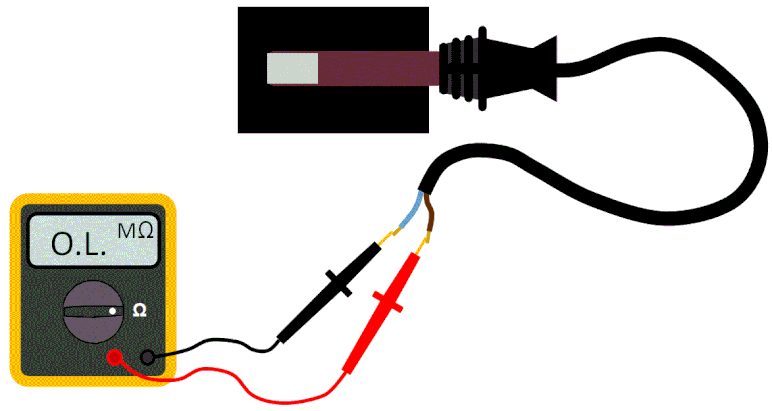

Cellule  dans  l'obscurité  totale  :



Résistance  > à  10  MΩ

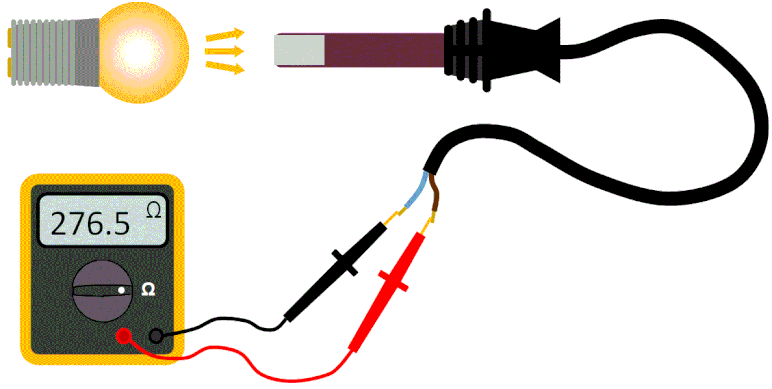

Cellule  soumise  à  une  lumière  vive  :



Résistance  de  quelques  centaines  d'ohms




Idéalement,  la  valeur  de  la  résistance  doit  être  comprise  entre  200  et  300 Ω  lorsque  la  cellule  détecte  la  flamme.  Au-dessus des  300 Ω,  il  peut  être  judicieux  de  nettoyer  la  cellule  qui  peut  être  recouverte de  suie.

Pour  cette  même  raison,  il  est  conseillé  de  nettoyer  la  cellule  à  chaque  entretien  du  brûleur.



Une  cellule  photorésistante  est  défectueuse  si  :



-  sa  résistance  est  infinie  lorsqu'elle  est  éclairée



-  sa  résistance  est  nulle  dans  le  noir



-  sa  résistance  dans  le  noir  est  inférieure  à  1  MΩ  :  elle  a  perdue  de  sa  sensibilité



La  cellule  photoélectrique


Lorsque  cette  cellule  est  soumise  au  rayonnement  lumineux,  une  tension  apparaît  à  ses  bornes.  Un  signal,  sous  forme  de  courant  électrique,  est  envoyé  à  la  boîte  de  contrôle.  Toute  coupure  de  ce  signal  provoque  la  mise  en  sécurité  du  brûleur.

Leur  principal  inconvénient  est  un  vieillissement  rapide.



Cellule photoélectrique RAR8 - REL10212 - Siemens



La  cellule  UV  (Ultra-Violets)


Ce  type  de  cellule  est  particulièrement  utilisé  sur  les  brûleurs  fioul  à  flamme  bleue  équipant  toutes  les  nouvelles  chaudières  fioul  performantes.



Ces  brûleurs  ont,  comme  les  brûleurs  gaz,  une  flamme  qui  émet  davantage  de  rayonnements  Ultra-Violets.



La  cellule  UV  est  composée  d'un  tube  de  quartz,  renfermant  deux  électrodes  et  un  gaz  à faible  pression.  Les  électrodes  sont  soumises  à  une  tension  électrique.



Lorsque  la  flamme  du  brûleur  apparaît,  ses  UV  vont  ioniser  le  gaz  contenu  dans   le  tube  de  la  cellule,  et  le  rendre  ainsi  conducteur  d’électricité.



Un  courant  de  faible  intensité  circule  alors  entre  les  deux électrodes  et  signale  la  présence  de  la  flamme  à  la  boîte  de  contrôle.



Performances :  Le  temps  de  réponse  de  la  cellule  UV  est  très  rapide  :  elle  détecte  la  flamme  en  moins  de  2  secondes.  De  plus,  elle  n'est  pas influencée  par  le  rayonnement  infrarouge  des  parois,  ni  par  tout  autre  éclairage  classique.



Par  contre,  son  prix  est  élevé  et  sa  durée  de  vie  limitée  ( maximum  10 000 heures )  car  elle nécessite  une  alimentation  électrique  et  ne  supporte  pas  une  température  élevée.

Cellule  UV  Siemens  QRC 1


ATTENTION :  La  cellule  UV  ne doit  pas  être  exposée  à  la lumière  de  l'arc  d'allumage  qu'elle  est  capable  de  détecter.

Cela  peut  être  considéré  comme  une  lumière  parasite  anormale  pour  la  boîte  de  contrôle,  d'autant  plus  qu'elle  précède  l'ouverture  de  l'électrovanne  fioul


Contrôle  de  la  cellule  UV

Elle  se  contrôle  à  l'aide  d'un  multimètre  en  position  microampèremètre,

courant  continu  ( µA DC ).







Cellule  dans  l'obscurité  totale  :



Pas  d'ionisation  du  gaz  dans  le  tube  de  quartz,

pas  de  signal



















Cellule  soumise  aux  rayons  UV  produits  par  la  flamme  du  brûleur :



 Le  gaz  devient  conducteur  dans  le  tube  de  quartz.

Un  courant  supérieur  à  55  µA  est  mesuré  et  signale  la  présence  de  la  flamme  à  la  boîte  de  contrôle.











Cellule  soumise  à  une  lumière  d'éclairage :





Pas  d'ionisation  du  gaz  dans  le  tube  de  quartz,

pas  de  signal




Pour  de  nombreuses  boîtes  de  contrôle,  le  courant  mesuré  ne  doit  pas  dépasser  5,5  µA  lorsque  la  cellule  est  dans  l'obscurité  et  doit  au  minimum  atteindre  55  µA  lorsque  la  cellule  détecte  la  flamme  du  brûleur.

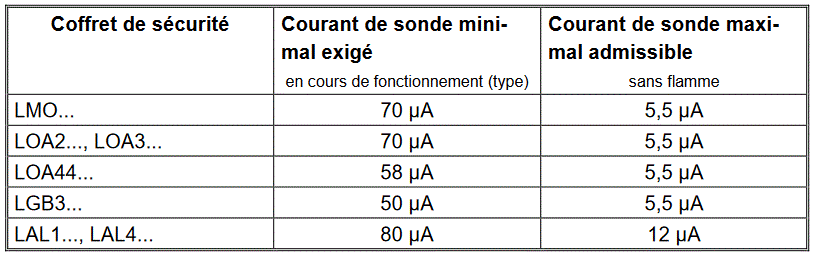

Ces  valeurs  requises  pour  la  bonne  détection de  la  flamme  par  la  boîte  de  contrôle  peuvent  varier  selon  les  modèles :

Source Siemens Building Technologies- Landis & Staefa Division

ATTENTION,  la  CELLULE  UV  est  polarisée

Une  inversion  entre  la  phase  et  le  neutre,  que  ce  soit  en  raccordant  la  cellule  ou  sur  l'alimentation  de  la  chaudière,  peut  occasionner  des  mises  en  sécurité  intempestives  du  brûleur.
