Soupape de sécurité

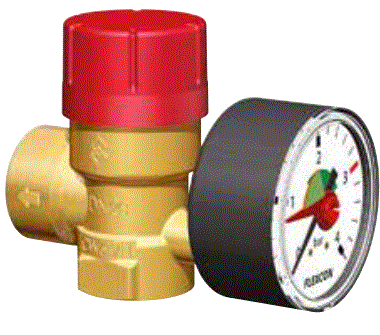

Soupape de sécurité PRESCOR avec manomètre
FLAMCO GROUP

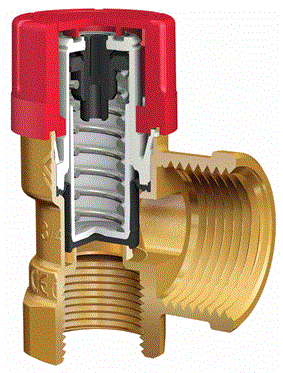

Soupape de sécurité PRESCOR vue en coupe
FLAMCO GROUP

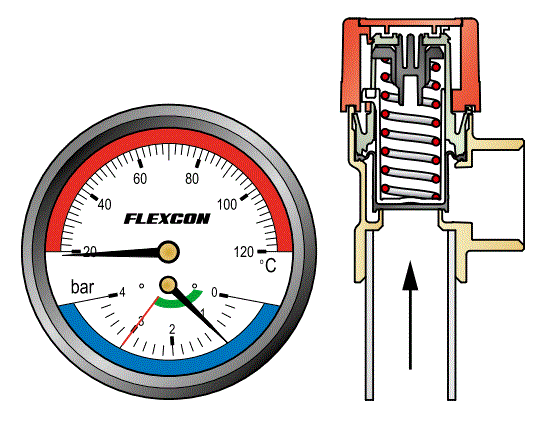

La chaudière est éteinte.
La température du circuit de chauffage est à 20°C.
La pression de remplissage de l'installation est de 1 bar.

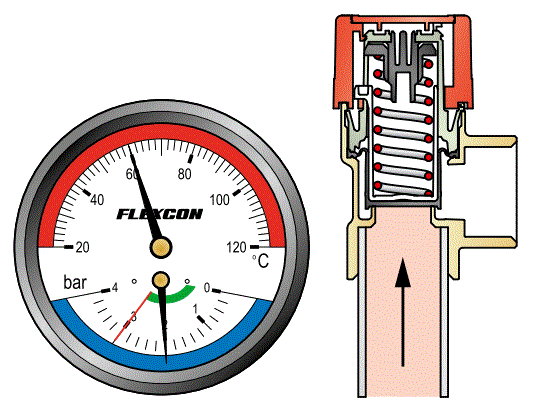

La chaudière est en marche et en demande.
La température du circuit de chauffage monte progressivement à 60°C. en même temps que l'eau de dilatation rentre dans le vase d'expansion.
La pression de l'installation est ici de 2 bars.

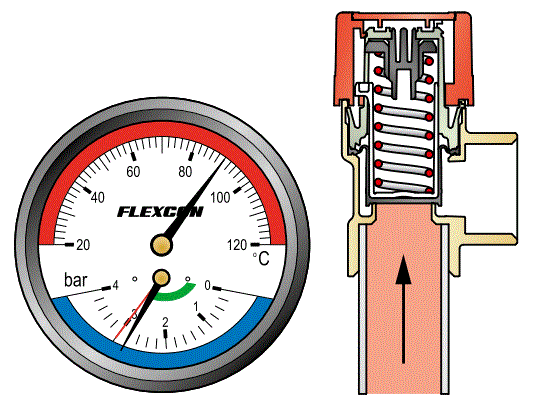

Le brûleur continue à chauffer l'eau, jusqu'à ce que la température maximale souhaitée de 90°C soit atteinte.
De l'eau de dilatation supplémentaire continue à rentrer dans le vase d'expansion.
La pression est maintenant de 2,7 bars

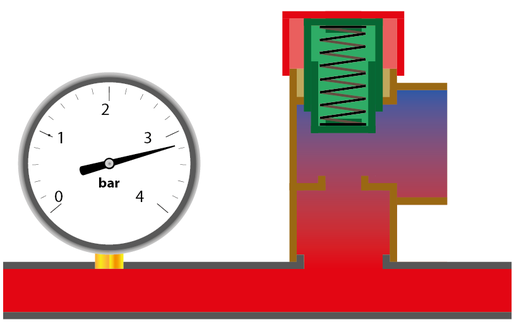

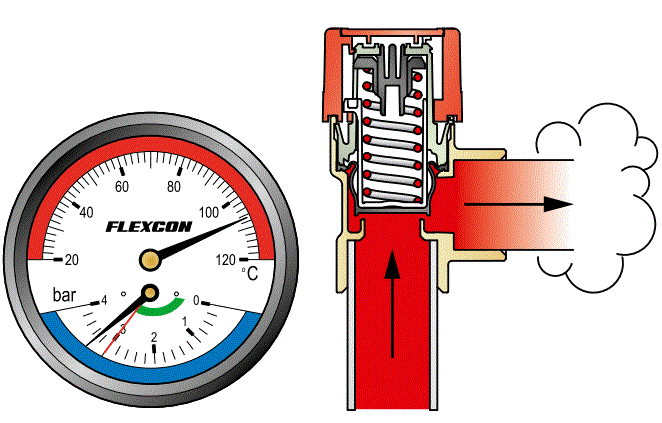

La température de l'eau continue à augmenter et atteint ANORMALEMENT 107°C ( circulateur bloqué, vanne fermée, .. ).
De l'eau de dilatation supplémentaire, qui n'a pas été prévue dans le dimensionnement, pénètre dans le vase d'expansion.
L'azote est trop comprimé et fait monter la pression de l'installation au-dessus de 3 bars.
La soupape de sécurité S'OUVRE et ÉVACUE de l'eau de chauffage afin de faire chuter la pression.
Caractéristiques Soupapes de sécurité "FLAMCO Prescor"
